绞吸式挖泥船说明

一、概述

1.1 船舶用途

本船为绞吸式挖泥船，主要用途是在江河、湖泊、近海、港口等水域开展疏浚作业，可高效挖掘泥沙、淤泥、细砂、砾石等物料，广泛应用于河道拓宽、港口疏浚、航道整治、围海造陆及水库清淤等工程。作业时通过船首的绞刀装置旋转切削水下物料，同时利用吸泥泵产生负压，将挖掘后的物料与水混合形成泥浆，经吸泥管、输送管道直接输送至岸边指定堆放点或配套泥驳船，实现挖掘、抽吸、输送一体化连续作业。该船无货舱设计，无需中间暂存物料，作业流程连贯，效率突出，适配浅水区、近岸及港口等多种复杂作业环境，满足各类疏浚工程的实际施工需求。

1.2 船型

本船船长适配疏浚作业需求，船宽、型深及设计吃水根据作业水域优化设计，兼顾浅水区通行与作业稳定性。船体采用钢质焊接结构，为单甲板、单底，船体整体结构坚固，抗风浪、抗冲击能力强，适配近海、港口及河道等复杂水域作业。船首设有绞刀装置、吸泥管安装平台，配备大功率绞刀、吸泥泵及输送管道系统，船中部布置动力舱、控制系统，船尾部设有操作室及定位装置。本船以无动力配置为主，不配备自主推进系统，需依靠拖船牵引移动，适配固定区域长期疏浚作业；如需自航式配置，仅设单舵操纵装置（多数场景下不配备舵）。两种模式均配备定位桩，作业时通过定位桩精准固定船体位置，替代传统锚泊装置，有效抵御水流、风浪冲击，确保挖掘精度和输送效率稳定。

1.3 工作原理

本船核心工作原理是通过绞刀绞松水下土壤，与水混合形成泥浆后，经吸泥泵抽吸、输送管道输送至指定区域，实现挖泥、输泥、卸泥一体化连续作业，无需中间暂存，生产效率较高，适配风浪小、流速低的内河湖区和沿海港口，主要用于开挖砂、砂壤土、淤泥等土质，配备有齿绞刀后可挖掘黏土。

从设备构成来看，本船主要由液压系统和砂泵吸排系统两大部分组成，其中关键设备包括砂泵系统、绞刀系统及辅助施工作业舾装设备。砂泵作为整个系统的“心脏”，在柴油机驱动下完成吸砂、排砂工作；液压系统负责驱动绞刀机械装置，绞刀架起落、左右横移、定位桩起落等动作则依靠发电机组电力传控；砂泵吸排系统进一步由动力系统、传动系统、离心式砂泵、船体、输泥系统（含水上浮筒排砂管、潜管和陆上输砂管）等构成。

具体作业流程如下：首先将绞刀桥架放入水中，启动砂泵和绞刀头，绞刀头开始旋转，随后将桥架向下转动，直至绞刀头接触河床或达到最大挖深处。作业时，本船以定位桩（工作桩）为固定支点做圆弧形摆动，初始摆动通过放松右舷锚缆、拉紧左舷锚缆完成，锚缆通过绞刀头附近的滑轮与甲板上的绞车连接，作业中需放松绞车以保证缆绳准确张力，尤其在挖掘坚硬砂石时更为重要。

作业过程中需注意以下要点：一是绞刀头的旋转方向与船体横移方向有时相同、有时相反，方向相同时，绞刀头作用在砂壤上的反作用力会带动船体运动，所需横移作用力更小，此时需保证锚缆预紧力；二是锚的位置对横移力影响较大，绞刀头到边缆的距离越近，所需横移力越小；三是横移力还会受风、水流、波浪等外界自然条件影响。此外，绞刀桥架沿弧形摆动一次的砂层厚度，由绞刀头直径及砂层类型决定，若一次摆动未达到所需挖砂深度，可将绞刀桥架下放至更深位置，并向相反方向摆动，直至达到规定深度、宽度和长度。

产品描述：

LISHI100采砂机泵容量500 m3/hr，疏浚深度6.0 m，应用：

河湖疏浚、港口维护、土地复垦、采砂、清淤和环境修复、航道和港口深化。

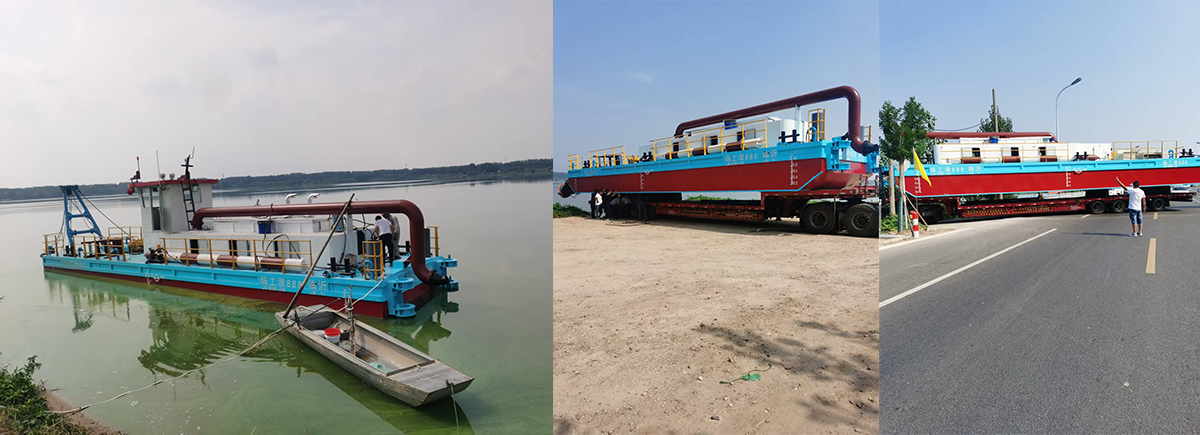

模块化绞吸式挖泥船（CSD）是一种高效疏浚船，具有可拆卸结构，是内河、湖泊、水库和偏远建筑工地的理想选择。其模块化设计便于通过公路或集装箱运输，现场组装快速，在各种工作条件下适应性强。

配备液压刀头和大功率疏浚泵，可以切割和排放各种土壤类型，包括淤泥、沙子、粘土和含砾石或碎屑的混合层。

技术参数

优点：

a. 20年挖泥船制造经验

b .ISO、CCS、BV、CE、RS、RINA认证

c. 支持工厂参观和检查

d. 完善的管理体系和成熟的公司团队

e. 核心技术人员和研发团队

f. 可靠的生产效率，严格控制产品质量

g. 模块化结构，易于拆卸和运输

我们的设备：

1 .单人操作。最先进的西门子PLC控制系统。

2. 新型高效刀具驱动系统

3. 可靠的液压系统。

4. 淡水冷却系统。

5. 交付前已完全组装并经过充分测试。

6. 由经验丰富的工程师进行简单快速的组装。

7. 标准设计，交货时间短。

8. 标准备件有现货。

9. 按标准设计，有资格获得沿海水域证书。

服务

我们提供全面的售后服务，确保运营顺利，客户满意：

一年保修或2500个工作小时（以先到者为准）

包括全套备件和维护工具

‍现场安装、调试和操作员培训

通过电话、电子邮件或视频通话提供全天候技术支持

可应要求提供海外服务工程师

完整的英文文档和操作手册
